SciELO - Scientific Electronic Library Online


vol.84 número2Aislamiento del ácido lecanórico y ácido úsnico del liquen Umbilicaria calvescens NylOptimización del rendimiento de la extracción de aceite de semillas de Vitis vinifera con CO2 supercrítico índice de autoresíndice de materiabúsqueda de artículos
Home Pagelista alfabética de revistas

Servicios Personalizados

Revista

Articulo

Indicadores

  • No hay articulos citadosCitado por SciELO

Links relacionados

  • No hay articulos similaresSimilares en SciELO

Compartir


Revista de la Sociedad Química del Perú

versión impresa ISSN 1810-634X

Rev. Soc. Quím. Perú vol.84 no.2 Lima abr./jun. 2018



TRABAJOS ORIGINALES

Caracterización por técnicas espectroscópicas del O-Carboximetilquitosano obtenido por derivatización del quitosano

Characterization by Spectroscopic Techniques of O-Carboximetilquitosano Obtained by Derivatization of the Chitosan



Susana Cusihuamán Noaa, María Elena Talavera Núñezb, Carlos Arenas Chávezc, David G. Pacheco Salazard, Corina Vera Gonzalesb*

a Escuela Profesional de Química, Universidad Nacional de San Agustín de Arequipa.

b* Departamento Académico de Química, Universidad Nacional de San Agustín de Arequipa. Av. Independencia s/n, Arequipa, Perú. Email: cverag@unsa.edu.pe.

c Departamento Académico de Biología, Universidad Nacional de San Agustín de Arequipa.

d Departamento Académico de Física, Universidad Nacional de San Agustín de Arequipa.


RESUMEN

El O-carboximetilquitosano (O-CMQ) fue derivatizado a partir del copolímero quitosano por el método de alquilación directa. Este método implicó la reacción del quitosano con ácido monocloroacético previa alcalinización. El producto derivatizado mostró solubilidad en un rango de pH de 1-13 y a pH=5 exhibió baja solubilidad. El grado de sustitución (GS) fue de 0,92 mol/mol, determinado por titulación conductimétrica. Los resultados de Espectroscopia Infrarroja con Transformada de Fourier (FT-IR) permitieron identificar una banda de absorción de intensidad fuerte a 1585cm-1, correspondiente al estiramiento del C=O, lo que indica la presencia de un anión carboxílico (-COO-), que es característico del O-carboximetilquitosano. Mediante Espectroscopia de Resonancia Magnética Nuclear de Hidrógeno y del carbono (1H NMR, 13C NMR) se mostró que la sustitución se llevó a cabo en el carbono 3 y 6 del quitosano. El O-CMQ a concentración de 50mg/mL, incrementó la supervivencia celular en un 8 % frente a la toxicidad del Pb (II) a una concentración de 41,44mg/mL.

Palabras clave: Quitosano, O-carboximetilquitosano, grado de sustitución, solubilidad.


ABSTRACT

The O-carboxymethylchitosan (O-CMQ) was derivatized from the chitosan copolymer by the direct alkylation method. This method involved the reaction of the chitosan with monochloroacetic acid after alkalinization. The derivatized product showed solubility in a pH range of 1-13 and low solubility at pH = 5. The degree of substitution (GS) was 0,92, determined by conductometric titration. The results of Fourier Transform Infrared Spectroscopy (FT-IR) allowed us to identify a strong intensity absorption band at 1585cm-1, corresponding to the stretching of C = O, which indicates the presence of a carboxylic anion (-COO-) that is characteristic of O-carboxymethylchitosan (O-CMQ). Using the Nuclear Magnetic Resonance spectroscopy of proton and carbon-13 (1H NMR, 13C NMR) showed that the substitution was carried out on carbon 3 and 6 of chitosan. The derivatized O-CMQ at concentration of 50mg / mL, increased cell survival by 8 % compared to the toxicity of Pb (II) at concentration of 41,44 mg/mL.

Key words: Chitosan, O-carboxymethylchitosan, degree of substitution, solubility.


INTRODUCCIÓN

La quitina es el segundo biopolímero natural más abundante después de la celulosa, su estructura química está constituida por monómeros de 2-acetamido-2desoxi-D-glucopiranosa unidos entre sí por enlaces β(1,4). El quitosano es un copolímero derivado desacetilado de la quitina, de 2 amino-2-desoxi-D-glucopiranosa y 2-acetamido-2-desoxi-D-glucopiranosa, encontrándose presente en crustáceos, insectos y hongos. Debido a sus propiedades singulares tales como: no toxicidad, biodegradabilidad y biocompatibilidad; el quitosano tiene una amplia gama de aplicaciones en diversos campos: industria de los alimentos, cosméticos, farmacéuticos, biomédicos, tratamiento de aguas y agricultura1.

Muchas de las aplicaciones del quitosano se ven afectadas por su escasa solubilidad a pH neutro o alcalino, debido a su estructura cristalina muy estable derivada de enlaces de hidrógeno muy fuertes. Los grupos amino del quitosano son protonados cuando el pH es menor a 6,5 por lo que muestra solubilidad en soluciones ácidas.

La limitada solubilidad del quitosano se puede superar por despolimerización parcial y modificaciones químicas de este polímero, generando derivados solubles en agua2.

Sun et al.3 realizaron estudios de un nuevo material adsorbente a base de quitosano para mejorar la selectividad de la adsorción de metales pesados, sintetizando una resina de iones Pb (II) adsorbidos en N,O-carboximetilquitosano reticulada con glutaraldehido. Por otro lado, muestran que la capacidad de adsorción depende de la cantidad de agente reticulante, grado de sustitución del carboximetilquitosano, valor del pH de la solución inicial y el tiempo de adsorción. En los experimentos de adsorción demostraron que el CMQ reticulado tiene una alta selectividad de adsorción para los iones Pb (II) en solución que contiene iones metálicos individuales o la coexistencia de tres metales iones de Cu (II), Zn (II) y Pb (II).

En el presente trabajo se sintetizó el O-carboximetilquitosano y se caracterizó mediante técnicas espectroscópicas como FT-IR, RMN de 1H y 13C. Por otro lado, se evaluó el efecto citoprotector del O-CMQ frente iones plomo.

PARTE EXPERIMENTAL

Reactivos

Quitosano (peso molecular medio, grado de desacetilación 84,1 %, viscosidad 525cps), ácido monocloroacético (reactivo ACS, ≥99 %) obtenidos de Sigma Aldrich (St. Louis, MO). Hidróxido de sodio (p.a. ≥99 %), etanol absoluto (p.a. ≥99,8 %) adquiridos de la empresa Merck Millipore. Agua ultrapura Tipo 2.

Síntesis de carboximetilquitosano

El O-CMQ fue sintetizado a partir de quitosano usando el método de alquilación directa4. Para la síntesis del O-CMQ, fue disuelto el hidróxido de sodio (6,25g) en 17mL de la mezcla agua-isopropanol (1:1). Luego 1g de quitosano fue dispersado dentro de la solución anterior y se mantuvo a 25°C por 8 horas bajo agitación constante para hinchar y alcalinizar la red polimérica, conformando esta la solución alcalinizada.

Por otro lado, en un vaso de precipitado fue disuelto 6g de ácido monocloroacético en 7,5mL de isopropanol y se agregó gota a gota a la solución alcalinizada con agitación constante a 50°C de temperatura, durante 30 minutos. Se continuó el proceso de reacción por 6 horas, al finalizar el tiempo se detuvo la reacción agregando 25 mL de etanol al 70 %; obteniéndose el sólido O-CMQ, el que fue filtrado y lavado con etanol al 90 % para desalar y deshidratar, hasta lograr un pH neutro en los lavados. Finalmente, el O-CMQ fue secado por 12 horas en una estufa a 40±5°C y conservado en un desecador para las pruebas de caracterización posteriores.

Caracterización

Solubilidad en agua

La solubilidad del quitosano (Q) y del O-CMQ en medio acuoso a diferentes pH fue evaluado mediante la determinación de la turbidez por espectrofotometría UV-visible a una longitud de onda de 450nm, basado en el método descrito por Chen y Park5.

Se preparó una solución de quitosano y otra de O-CMQ a una concentración de 1,5g/Ly el pH fue ajustado utilizando ácido clorhídrico (0,5 %) e hidróxido de sodio (0,5 %). Se realizó la lectura en un espectrofotómetro uv-visible Gold-Spectrumlab 54 y cuando la absorbancia fue mayor a 0,070 o menor a 85 % de transmitancia, se consideró insoluble.

Análisis conductimétrico

El grado de sustitución (GS) es el número relativo de los grupos carboximetilados en la cadena del quitosano, el cual fue determinado usando el método conductimétrico, como lo indica Vaghani et al.7. Se preparó una solución disolviendo 0,1g de carboximetilquitosano en HCl 0,05M, posteriormente se ajustó el pH a 2,0-2,2 con NaOH 0,1M. La titulación se llevó a cabo a 25±0,5°C, agregando 0,5mL de NaOH 0,1M para cada medida conductimétrica, hasta llegar a un pH de 11,5. La curva de valoración se muestra en la figura 1, el GS se calculó usando la siguiente ecuación 1:

Donde GS es el grado de sustitución del O-CMQ (mol/mol del total de monómeros); GD es el grado de desacetilación del quitosano original; V1 es el volumen de base añadida paraalcanzar el primer punto de inflexión; V2es el volumen de base añadida para alcanzar el segundo punto de inflexión y V3 es el volumen de base añadida para alcanzar el tercer punto de inflexión7.

Peso molecular

Para obtener el peso molecular del carboximetilquitosano (O-CMQ), se determinó la viscosidad intrínseca del mismo, disolviendo 50 mg del O-CMQ (previamente secada a 45ºC por 24h) en 25 ml de agua destilada, luego se mantuvo en agitación constante por 24 horas, seguidamente se añadió 25 ml de solución de NaCl 0,2 mol/ L y se continuo la agitación por 30 minutos más. La solución se filtró en membrana con diámetro de los poros de 0,45 μm (Millipore - White SCWP).

A partir de esta solución se preparó soluciones a las distintas concentraciones (0,05 %, 0,1 %, 0,2 %, 0,4 % y 0,6 %) en NaCl 0,1 mol/L.

Se tomó una alícuota de 10mL de cada una de las soluciones y se registró el tiempo de caída en el viscosímetro de vidrio (Ostwald), las medidas se realizaron en baño maría a 30,0±0,5°C8.

Espectroscopia FT/IR

El espectro infrarrojo fue obtenido de un Espectrofotómetro Infrarrojo con Transformada de Fourier, marca SHIMADZU affinity1 con accesorio de reflectancia total atenuada (ATR). La muestra seca fue colocada en el cristal ATR directamente. El espectro obtenido fue de 750- 4000 cm-1 de longitud de onda con 4 cm-1 de resolución.

Resonancia magnética nuclear

La espectroscopia de resonancia magnética nuclear de 1H y 13C se empleó para desarrollar la elucidación estructural del copolímero. El espectro de la muestra se obtuvo del espectrómetro Bruker Avance III HD 500 MHz (11,75 T) de la Pontificia Universidad Católica del Perú, Departamento de Ciencias - Sección Química.

Previo análisis, la muestra fue secada durante 24 horas. Luego, se disolvió 0,0293g de O-CMQ en 0,9mL de D2O y se añadió 0,1mL de TSP (1,25mg/mL) para la referencia del espectro de 1H – RMN.

Evaluación de la actividad biológica del O-CMQ

Cultivo celular

Los linfocitos humanos, fueron separados a partir de sangre total en un gradiente de densidad de Ficoll (polímero de alto peso molecular que permite la separación de las células mononucleares de los eritrocitos) y se cultivaron en medio DMEM (Dulbecco's Modified Eagle's Medium), suplementado con suero fetal bovino 10 %, penicilina (100µg/mL), estreptomicina (100µg/mL) y finalmente fueron incubadas en una cámara de CO2 al 5 % a 37°C.

Los linfocitos se sembraron a una densidad de 1 x 106 células / pocillo en placas de cultivo celular de 24 pocillos y se mantuvieron en condiciones de cultivo estándar. Después de 24 horas se renovó el medio de cultivo y se evaluó el efecto citoprotector.

Efecto citoprotector

Se evaluó el efecto citoprotector del O-CMQ a una concentración de 0,5 mg/mL, frente a concentraciones de plomo (PbCl2) 41,44 y 82,88 mg/mL. Como blanco se utilizó leucocitos sin tratamiento. Pasada las 48 horas de incubación se renovó el medio de cultivo y se realizó el ensayo de reducción metabólica del bromuro de 3-(4,5- dimetiltiazol-2-ilo)-2,5- difeniltetrazol (MTT).

Ensayo MTT

Este ensayo se basa en la reducción metabólica del bromuro de 3-(4,5- dimetiltiazol-2-ilo)- 2,5-difeniltetrazol (MTT) realizada por la enzima mitocondrial succinato-deshidrogenasa, produciéndose un compuesto coloreado de color azul (formazán), permitiendo determinar la funcionabilidad mitocondrial de las células tratadas. Este método ha sido muy utilizado para medir supervivencia y proliferación celular. La cantidad de células vivas es proporcional a la cantidad de formazán producido. Para este ensayo, se agregó a cada tratamiento 100µL de MTT. Después de una hora las células son retiradas de la placa de cultivo y se centrifugó por 5 minutos a 13000 rpm. Luego, se disolvió los cristales de formazán en 150 µL de KOH 2M y 100 µL de dimetil sulfóxido (DMSO), se aforó a 500 µL con agua destilada y se midió la absorbancia a 570 nm9.

El porcentaje de viabilidad se calculó mediante la siguiente ecuación:

RESULTADOS Y DISCUSIÓN

Solubilidad en agua

Abreu y Campana-Filho6, indican que la solubilidad del polímero O-CMQ está determinada por el equilibrio que implica la protonación de los grupos amino y la disociación de los grupos carboximetilo. Así, las cargas negativas predominarán si el medio es moderadamente alcalino, mientras que las cargas positivas serán predominantes en medio ácido. Aparentemente, el principal factor para determinar la solubilidad del polímero a un pH dado es el exceso de cargas positivas o negativas, la insolubilidad del polímero es resultado de insuficiente carga. De igual manera, la solubilidad se encuentra estrechamente relacionada con el grado de sustitución que presenta el O-CMQ, como lo indica Hjerde10, quien reportó que el carboximetilquitosano con un grado de sustitución mayor a 60 % puede disolverse en soluciones acuosas ácidas, neutras y alcalinas.

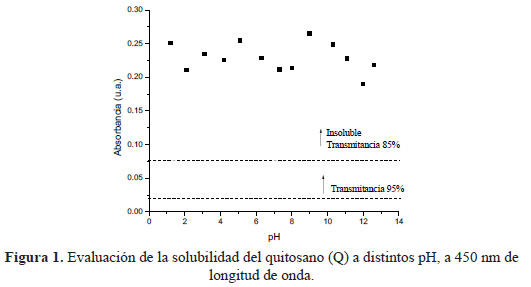

En la figura 1 se puede observar que el quitosano es totalmente insoluble a los diferentes pH evaluados. Según Abreu y Campana-Filho6, la insolubilidad del quitosano, en medio ácido, se debe a que no habría la suficiente cantidad de ácido en el medio para protonar sus grupos aminos y su insolubilidad en el medio alcalino fue debido a que no presenta carga a pH mayor a 7,2.

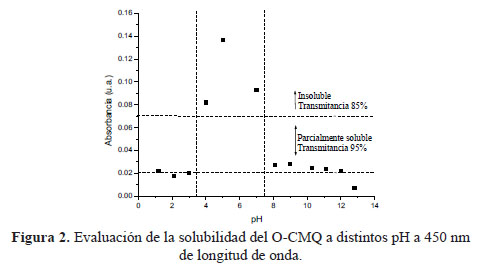

En la figura 2, el O-CMQ presenta un rango mayor de solubilidad, excepto a pH 5 y los pH 4, 6 y 7 pueden ser considerados parcialmente solubles por estar muy cercano al 85 % de transmitancia. Además, se puede observar que existe una buena solubilidad para los pHs comprendidos entre 1-3 debido a la protonación de los grupos amino y a los pHs 12-13 por la protonación de los grupos carboximetilos.

La solubilidad presentada por el O-CMQ se puede atribuir a la presencia de los grupos carboximetilos que contribuyeron a impartir un carácter polielectrolítico aniónico y a la disociación de los grupos amino que le imparten un carácter polielectrolitico catiónico6.

Análisis conductimétrico

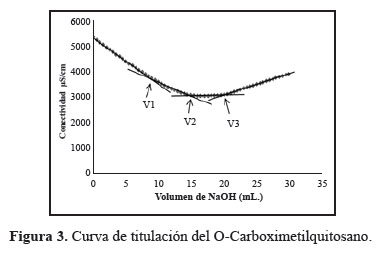

La titulación de O-CMQ presenta características complejas debido a la presencia de grupos carboxílico con constantes de acidez similares. La curva de titulación conductimétrica del O-CMQ está curvada en el rango de 9,00 a 19,50 mL de NaOH, a la cual se le ha ajustado cuatro ramas lineales con tres intersecciones, las que llamaremos V1, V2 y V3 (figura 3). El primer punto de intersección V1 (primera rama) corresponde al volumen de base añadido para la neutralización del ácido clorhídrico en exceso, la diferencia de V2 - V1 (segunda rama) corresponde al volumen de la base necesaria para neutralizar los grupos carboximetilo (-CH2COOH) y la diferencia de V3 - V2 (tercera rama) es el volumen de base necesaria para neutralizar los grupos de amonio (-NH +) el cual es proporcional al grado de desacetilación del quitosano original. La cuarta rama lineal de la curva indica el exceso de NaOH. Se utilizaron los valores de los volúmenes equivalentes a la segunda rama (V2 - V1) y tercera rama (V3 - V2) obtenidos de las curvas de valoración, para calcular el grado de sustitución (GS) utilizando la ecuación 1. El GS obtenido fue 0,92 (mol/mol) para el O-CMQ preparado. Campana-Filho11 indica que los grados de sustitución altos se deben, fundamentalmente, al exceso de ácido monocloroacético y no a tiempos de reacción prolongados.

Masa molecular viscosimétrica (MV)

La masa molecular viscosimétrica es uno de los parámetros más importantes a tomar en cuenta, ya que con esto se puede determinar la solubilidad y sus posibles aplicaciones.

La viscosidad puede ser descrita en función a la viscosidad intrínseca [η] del polielectrolito y de su concentración, siempre que haya una fuerza iónica suficientemente elevada y no exista interacciones macromoleculares (sistema diluido). En este caso, se puede aplicar la relación de Huggins (ecuación 3)12.

La viscosidad intrínseca del O-CMQ se determinó a partir de la extrapolación de la viscosidad reducida [ηsp/C] en función a la concentración a dilución infinita, y la masa molar viscosimétrica promedio(𝑀𝑀01 )se calculó de acuerdo con la ecuación de Mark-Houwink (ecuación 2).

Donde:

"Los valores de los parámetros K ' y α utilizados fueron los siguientes: K '= 7,92 x 10-5, α = 1,00" 8.

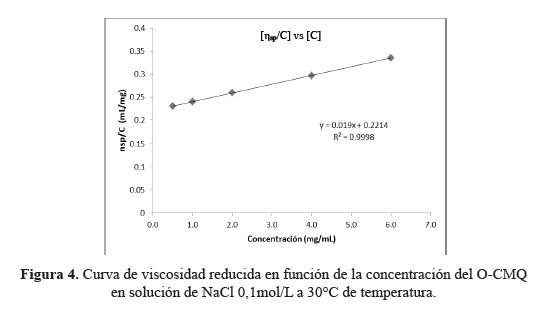

En la figura 4 se observa la curva de viscosidad reducida del O-CMQ, en función de la concentración. Los puntos experimentales presentan una correlación lineal elevada (R2=0,9998), mostrando que las condiciones experimentales empleadas para la determinación de la viscosidad específica fueron adecuadas. Con las ecuaciones 3 y 4 se obtiene la viscosidad intrínseca [η] = 221,4 mL/g y y la masa viscosimétrica promedio es de 27,95 g/mol.

El bajo valor de masa viscosimétrica media se debe al comportamiento viscosimétrico de polieletrólitos, tal como el O-CMQ, se espera que en solución los grupos CH2COO-Na+ se disocien, generando cargas en las cadenas e interacciones de larga distancia, del tipo electrostáticas. En este caso, los contra-iones se distancian y las cargas localizadas en el macro-ion provocan la expansión de la cadena polimérica, resultando el aumento de la viscosidad13.

A pesar de las interacciones entre cadenas, las uniones de hidrógenos y la repulsión electrostática contribuyen a aumentar el peso molecular viscosimétrico medio, pero prevalece la despolimerización de la cadena del polímero causada por el álcali presente en el medio de reacción en la que se preparan las muestras de O-CMC. Por lo tanto, los valores de masa molar media viscosimétrica y viscosidad intrínseca son menores en las muestra de O-CMQ13.

Análisis FT/IR del quitosano y O-CMQ

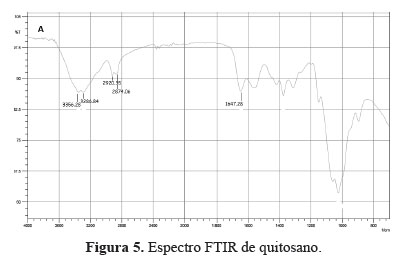

El espectro FTIR del quitosano (figura 5) muestra bandas de absorción entre 3286,8 y 3356,3 cm-1 correspondientes al estiramiento O-H5. Por otro lado, estos mismos picos corresponden a un estiramiento N-H característico de una amina secundaria.

En la región comprendida entre 2874,1 a 2920,4 cm-1 se aprecia dos bandas de absorción moderada correspondientes a las vibraciones de tensión (C-H) propias de grupos –CH2-. Asimismo, en el pico 1647,3 cm-1 muestra una banda de absorción de intensidad moderada correspondiente al estiramiento del C=O propio de una amida primaria.

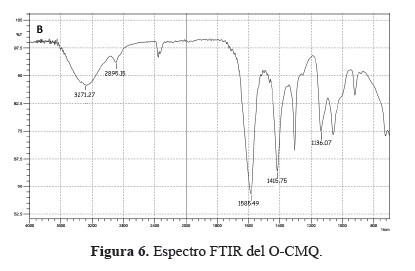

El espectro del O-CMQ (figura 6) muestra: un pico ancho entre 3400 y 3200 cm-1 causado por las vibraciones de los estiramientos O-H y N-H, en la zona de 2895,2 a 2920,4 se aprecia una banda de absorción correspondiente al estiramiento C-H propia del grupo –CH3. Asimismo, se muestra un pico fuerte a 1415,8 cm-1 el cual es asignado al estiramiento simétrico de la vibración del grupo –COO-.

En la figura 6 también se observa un pico de absorción a 1585,5 cm-1 correspondiente al estiramiento del C=O, lo que indica la presencia de un anión carboxílico (-COO-) característico del grupo –COONa5, por el tratamiento con el NaOH utilizados durante la alcalinización del quitosano. El estiramiento –C–O– se encuentra entre 1080 y 1154. Por lo tanto, el resultado indica la sustitución del grupo hidroxilo del quitosano, verificándose la formación del O-CMQ.

Análisis de resonancia magnética nuclear (RMN) del O-CMQ

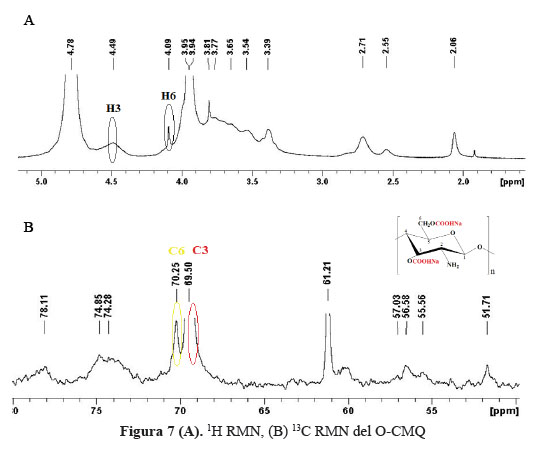

En la figura 7 (A), se presentan el espectro de 1H-RMN del O-CMQ. Las señales de protones del O-CMQ aparecieron a 4,49 ppm que corresponde al protón del H3 y a 4,09 ppm correspondiente al protón del H6, cuando está sustituido con el grupo carboximetil.

La figura 7 (B) muestra el espectro de 13C-RMN del O-CMQ, observándose señales a 70,26 ppm y 69,5 ppm, que son asignadas al grupo –CH3COO- sustituidos en los carbonos 6 (C-6) y 3 (C-3), lo que indica alto grado de carboximetilación.

El sustituyente N-carboximetil no se encuentra presente debido a la ausencia de picos a 47 y 168 ppm correspondiente a N-CH2 y -COOH, respectivamente.

El alto grado de sustitución en el C-6 y en el C-3, se encuentra en concordancia con el resultado del análisis conductimétrico (0,92mol/mol). Chen y Park5 reportan que altas sustituciones con grupos carboximetilos provoca un rango de insolubilidad a pHs bajos debido a la aplicación de altas temperaturas durante la síntesis del O-CMQ.

Efecto citoprotector

El efecto citoprotector se determinó mediante la prueba colorimétrica con el bromuro de 3-(4,5- dimetiltiazol-2-ilo)-2,5-difeniltetrazol (MTT), basada en la capacidad selectiva de la supervivencia celular para reducir el componente tetrazolio de MTT en formazán, que son cristales color púrpura.

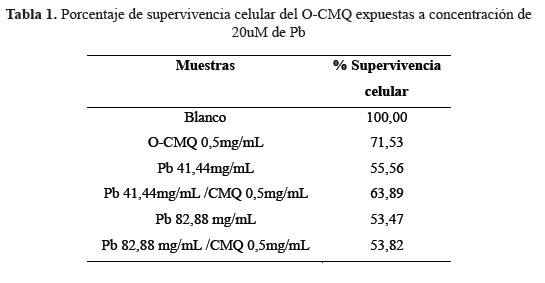

En la tabla 1 se muestra los resultados de la supervivencia celular, expuestos a concentraciones de 41,44 y 82,88 mg/mL de plomo. El O-CMQ atenúa la toxicidad del Pb en un 8,33 % a una concentración de 41,44mg/Ml, en cambio para una concentración de plomo de 82,88 mg/ mL no hay protección. El efecto de atenuación que presenta el O-CMQ estaría relacionado directamente con el grado de sustitución del O-CMQ, mediante un mecanismo de quelación a través de átomos de oxígeno y nitrógeno coordinados con los iones Pb (II) en la cadena del polímero del O-CMQ3.

CONCLUSIONES

Se preparó O-Carboximetilquitosano (O-CMQ) por reacción de quitosano pre-alcalinizado con ácido monocloroacético, las condiciones de reacción fueron las siguientes: tiempo de alcalinización, 8h; proporción ácido monocloroacético y quitosano, 6:1; temperatura de reacción, 50°C; tiempo de reacción, 6h y agitación constante de 2000 rpm. El O-CMQ obtenido fue soluble en un amplio rango de pH comprendido entre 1-13, con excepción pH 5. El grado de sustitución del O-CMQ fue de 0,92 mol/mol del total de monómeros.

El FT-IR, confirmó la formación del O-CMQ, por la presencia de un pico de absorción a 1585,5 cm-1 correspondiente al estiramiento del C=O, lo que indica la presencia de un anión carboxílico (-COO-). Por RMN de 1H y 13C se confirmó la formación del O-CMQ, observándose que la sustitución de los grupos carboximetilos ocurrió en los hidroxilos que están presentes en el carbono 3 y 6. Se demostró que el O-CMQ, a una concentración de 50mg/mL, incrementó la supervivencia de las células en un 8,33 % frente a la toxicidad del Pb (II) a una concentración de 41 mg/l.

AGRADECIMIENTO

Se agradece al Programa Nacional de Innovación para la Competitividad y Productividad, Innóvate Perú, por los fondos RNR asignados al proyecto: "Funcionalización de textiles de algodón con nanocompositos NPsAg-carboximetilquitosano para mejorar las propiedades antibacterianas y antifúngicas con potencial aplicación en la fabricación de prendas de uso hospitalario" CONVENIO 396-PNICP-PIAP-2014.

De igual manera se agradece a la Universidad Nacional de San Agustín de Arequipa porque permitió el desarrollo de la investigación en el Laboratorio del Departamento de Química.



REFERENCIAS BIBLIOGRÁFICAS

1. Rinaudo M. Chitin and chitosan: Properties and applications. Prog Polym Sci. 2006; 31:603–632.         [ Links ]

2. Cravotto G, Tagliapietra S, Robaldo B, Trotta M. Chemical modification of chitosan under high-intensity ultrasound. Ultrason Sonochem. 2005; 12:95–98.         [ Links ]

3. Sun S, Wang L, Wang A. Adsorption properties of crosslinked carboxymethyl-chitosan resin with Pb(II) as template ions. J Hazard Mat. 2006; 136(3): 930–937.         [ Links ]

4. Mourya VK, Inamdar NN, TiwariAshutosh. Carboxymethyl chitosan and its applications. Adv Mater Lett. 2010; 1(1):11-33.         [ Links ]

5. Chen X-G, Park H-J. Chemical characteristic of O-carboxymethyl chitosans related to the preparation condition. Carbohydr Polym. 2003; 53:355-359.         [ Links ]

6. Abreu FR, Campana-Filho SP. Characteristics and properties of carboxymethylchitosan. Carbohydr Polym. 2009; 75:214-221.         [ Links ]

7. Vaghani SS, Patel MM, Satish CS. Synthesis and characterization of pH-sensitive hydrogel composed of carboxymethyl chitosan for colon targeted delivery of ornidazole. Carbohydr Res. 2012; 347:76-82.         [ Links ]

8. Ge H-C, Luo D-K. Preparation of carboxymethyl chitosan in aqueous solution under microwave irradiation. Carbohydr Res. 2005; 340:1351–1356.         [ Links ]

9. Anitha A, Divya RVV, Krishna R, Sreeja V, Selvamurugan N, Nair SV, et al. Synthesis, characterization, cytotoxicity and antibacterial studies of chitosan, O-Carboxymethyl and N,O-carboxymethyl chitosan nanoparticles. Carbohydr Polym. 2009; 78:672-677.         [ Links ]

10. Hjerde RJN, Vårum KM, Grasdalen H, Tokura S, SmidsrØd O. Chemical composition of O-(carboxymethyl)- chitins in relation to lysozyme degradation rates. Carbohydr Polym. 1997; 34:131-139.         [ Links ]

11. Campana-FilhoSP, Abreu FR. Preparation and characterization of Carboxymethylchitosan. Polímeros: Ciência e Tecnología. 2005; 5(2):79-83.         [ Links ]

12. Roberts GAF. Chitin chemistry. London: Mc Millan; 1992. p. 350.         [ Links ]

13. De Souza e Silva Daniella. Estudos físico-químicos de O-carboximetilação de quitosana [tesis]. São Carlos: Universidade de São Paulo; 2011.         [ Links ]



Recibido: 28-12-17

Aceptado: 16-04-18

Creative Commons License Todo el contenido de esta revista, excepto dónde está identificado, está bajo una Licencia Creative Commons
